Producir piezas bajo plano nunca fue exclusivo de las empresas de mecanizado. En la fabricación de piezas metálicas bajo plano, la calderería industrial lleva décadas aplicando esta modalidad con la misma (o mayor) exigencia técnica: corte, plegado, soldadura y acabado ejecutados al milímetro según las especificaciones del cliente. Es una práctica habitual, consolidada y crítica para cualquier empresa que necesite componentes metálicos a medida con garantías reales.
Si estás evaluando subcontratar la fabricación de piezas metálicas para tu empresa, esta guía te da las claves que un responsable de producción o director técnico necesita antes de tomar esa decisión.

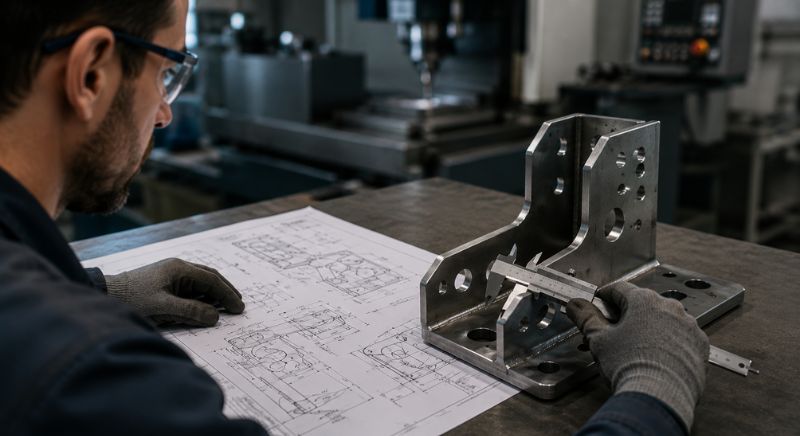

¿Qué significa fabricar una pieza metálica bajo plano?
Fabricar bajo plano es un compromiso técnico: cada pieza producida responde fielmente a las especificaciones de un plano técnico (dimensiones, tolerancias, materiales y uniones) sin interpretaciones libres.
En ingeniería de fabricación bajo plano, el plano es el documento rector de todo el proceso, desde el primer corte hasta la inspección final.
Procesos implicados en la fabricación de piezas metálicas bajo plano
Un fabricante de componentes metálicos bajo plano integra toda la cadena productiva bajo un mismo sistema de calidad. En SAPEMI, cada proyecto recorre las siguientes etapas de forma controlada y documentada.
Lectura e interpretación del plano técnico
Antes de tocar el material, el plano se valida en su totalidad: vistas, simbología de soldadura según ISO, tolerancias (ISO 2768, ISO 13920) y posibles incompatibilidades. Un error en esta fase multiplica los costes. En SAPEMI, la revisión técnica del plano es el primer proceso formal.
Corte láser de precisión
Geometrías complejas, bordes limpios y mínima zona afectada por el calor. El corte láser es el punto de partida para la mayoría de las piezas industriales a medida cuando la repetibilidad y la precisión dimensional son críticas.
Plegado de chapa
Las plegadoras CNC controlan el ángulo de plegado y el retorno elástico del material (springback) para garantizar que la geometría final sea exactamente la especificada en el plano. Una pieza bien cortada y mal plegada es una pieza rechazada.
Soldadura cualificada bajo norma ISO 3834
La soldadura define la integridad estructural de la pieza. En SAPEMI trabajamos con procedimientos calificados (WPS), registros de calificación (PQR) y soldadores certificados bajo los requisitos de la norma ISO 3834. Según la aplicación se selecciona el proceso adecuado: MIG/MAG para acero al carbono en serie, TIG para inoxidable y aluminio donde el acabado es crítico, y electrodo revestido para estructuras robustas.
Mecanizado CNC
Roscados, agujeros calibrados y superficies de referencia con tolerancias de centésimas de milímetro. El mecanizado CNC es la fase de acabado que garantiza que la pieza encaja exactamente donde debe.
| Proceso | Objetivo principal | Qué garantiza |
|---|---|---|
| Corte láser CNC | Obtener geometrías precisas y repetibles | Bordes limpios y mínima deformación térmica |
| Plegado CNC | Formar geometrías tridimensionales según plano | Precisión angular y control dimensional |
| Soldadura cualificada ISO 3834 | Unir componentes estructurales de forma segura | Integridad mecánica y calidad certificada |
| Mecanizado CNC | Ajustar tolerancias críticas y superficies funcionales | Precisión de ensamblaje y acabado técnico |
| Control dimensional | Verificar medidas y tolerancias especificadas | Cumplimiento del plano y trazabilidad metrológica |
Materiales habituales según sector y aplicación
La elección del material condiciona el comportamiento en servicio, la soldabilidad y el coste final:
- Acero inoxidable 304 y 316L: Sector alimentario y farmacéutico, donde la resistencia a la corrosión es un requisito normativo.
- Acero al carbono (S235JR, A516): Estructuras, depósitos y bastidores de uso general.
- Aluminio: Automoción y transporte, donde el peso es una variable de diseño.
- Latón y cobre: Aplicaciones hidráulicas o eléctricas con requisitos de conductividad específicos.
La combinación correcta de material, proceso y normativa aplicable es lo que convierte una pieza fabricada en una pieza que funciona. Y eso empieza por elegir bien desde el plano.
Qué debe exigir a su proveedor: calidad y certificaciones
Cuando se trata de piezas industriales a medida, la calidad no se declara en un catálogo ni se promete en una llamada comercial: se demuestra con documentación, con procesos auditados y con resultados medibles. Un proveedor que no puede acreditar lo que hace con papel en mano no es un proveedor para tu empresa, es un riesgo.
Antes de adjudicar cualquier pedido de fabricación bajo plano, verifica que tu proveedor cumple con estos estándares mínimos:
- Certificación ISO 3834: El estándar internacional de calidad para soldadura por fusión. Garantiza que los procesos, el personal y los equipos de soldadura están bajo control. Sin esta certificación, la soldadura de tu pieza depende del criterio del operario de turno.
- Procedimientos WPS y soldadores calificados según ISO 9606: Cada unión soldada debe estar respaldada por un procedimiento escrito y aprobado (WPS) y ejecutada por un soldador con cualificación vigente. No es burocracia: es la diferencia entre una soldadura que aguanta y una que falla.
- Control dimensional con instrumentación trazable: Calibres, micrómetros y máquinas de medición por coordenadas (CMM) calibrados y con trazabilidad metrológica. Si el equipo de medición no está calibrado, la pieza puede estar fuera de tolerancia sin que nadie lo sepa.
- Ensayos no destructivos (END): VT, PT, UT o RT según la criticidad de cada pieza. Los END permiten verificar la integridad de la pieza sin dañarla, detectando defectos que el ojo humano nunca vería. En piezas críticas, no son opcionales.
- Certificados de material: Trazabilidad completa del material desde el origen: colada, composición química, propiedades mecánicas. Imprescindible en sectores regulados como alimentación, farmacia o equipos a presión.
Un proveedor que cumple todos estos puntos no solo te entrega una pieza: te entrega la seguridad de que esa pieza es exactamente lo que el plano exige.
SAPEMI aliado en fabricación bajo plano
La fabricación de piezas metálicas bajo plano no se subcontrata cuando ya hay un problema. El aliado adecuado se elige antes, con criterio técnico y cuando aún hay margen para hacerlo bien desde el principio.
En SAPEMI integramos corte láser, plegado, soldadura cualificada ISO 3834 y mecanizado CNC bajo un mismo sistema de calidad, con trazabilidad completa y experiencia real en los sectores alimentario, de transporte, automoción e industria general.
¿Necesita un proveedor especializado en fabricación metálica bajo plano?
En SAPEMI fabricamos soportes, armarios, envolventes y elementos de apantallamiento a medida. Contacta con nosotros y solicita presupuesto sin compromiso.
Preguntas frecuentes sobre la fabricación de piezas bajo plano
¿Cómo elegir una empresa para fabricación de piezas bajo plano?
Elegir una empresa para la fabricación de piezas bajo plano requiere verificar que disponga de capacidad integral de procesos, personal certificado, sistemas de calidad documentados y experiencia demostrable en tu sector. No bases la decisión solo en el precio: un proveedor sin certificaciones ni trazabilidad representa un riesgo mayor que su ahorro aparente.
¿Cuál es el coste aproximado de fabricación de piezas bajo plano para industria?
El coste aproximado de fabricación de piezas bajo plano para industria depende del material, la complejidad geométrica, los procesos implicados y el volumen del pedido. A mayor volumen, menor coste unitario. La mejor forma de obtener un precio real y ajustado es enviar el plano completo al fabricante, ya que sin esa información cualquier cifra es una estimación sin valor real.
¿Qué formatos de plano acepta un fabricante de componentes metálicos bajo plano?
Un fabricante de componentes metálicos bajo plano trabaja con DXF y DWG para corte 2D, STEP e IGES para geometrías 3D, y PDF para planos acotados de referencia. Cuanto más completo sea el archivo nativo CAD, menor el riesgo de errores de interpretación.
¿Qué diferencia hay entre fabricación bajo plano y fabricación estándar?
La fabricación bajo plano es aquella en la que cada pieza se produce siguiendo estrictamente el plano técnico del cliente, dimensiones, materiales y tolerancias incluidas, a diferencia de la fabricación estándar, que se basa en referencias predefinidas por el fabricante.
¿Qué empresa ofrece servicios de fabricación de piezas metálicas bajo plano en España?
En España existen empresas especializadas en fabricación de piezas metálicas bajo plano para sectores como alimentación, automoción, transporte e industria general. Entre ellas, SAPEMI integra corte láser CNC, plegado, soldadura certificada ISO 3834 y mecanizado de precisión bajo un mismo sistema de calidad, ofreciendo trazabilidad completa y fabricación a medida según plano técnico.
