Cuando una empresa desea externalizar la fabricación de piezas, maquinaria o estructuras metálicas mediante calderería industrial, uno de los factores más críticos es la correcta notación de los planos técnicos.
Un plano claro, preciso y bien estructurado asegura que el fabricante como SAPEMI pueda interpretar, producir y entregar con exactitud el producto esperado. Este artículo técnico sirve como guía para profesionales responsables de compras y técnicos de fabricación sobre cómo deben estructurarse los planos al tercerizar este tipo de servicios.
¿Tu proyecto industrial ya está plasmado en planos? Nosotros lo hacemos realidad.
Contáctanos y solicita un presupuesto personalizado adaptado a las necesidades de tu sector.
¿Por qué es clave la correcta notación en los planos de calderería industrial?
La notación técnica en los planos es el lenguaje que conecta al diseñador con el fabricante. Si ese lenguaje es impreciso, ambiguo o incompleto, se generan errores de interpretación que pueden derivar en pérdidas económicas, retrasos o fallos estructurales. Además, una buena notación permite mantener estándares de calidad, facilitar controles técnicos y optimizar el proceso de fabricación.
Elementos esenciales del plano para calderería industrial
Antes de enviar un plano a fabricar, es fundamental que contenga ciertos elementos clave que garanticen su correcta interpretación. Esta sección describe cuáles son y cómo estructurarlos correctamente.
Vistas de conjunto: selección, proyección, orientaciones necesarias
Un plano debe incluir vistas principales (frontal, lateral, superior) y vistas auxiliares si el diseño lo requiere. Las proyecciones deben estar alineadas, usar escalas coherentes y representar con claridad los elementos estructurales. Las vistas de conjunto ayudan a entender el ensamblaje global y la relación entre componentes.
Detalles críticos: conexiones, refuerzos, ensamblajes, soldaduras
Es indispensable incorporar ampliaciones o vistas detalladas de zonas sensibles: uniones, refuerzos, zonas de carga, interfaces con otras piezas. Estos detalles deben indicar con precisión dimensiones, tipos de unión y procesos específicos (soldado, atornillado, mecanizado, etc.).
Acotación y tolerancias: cómo definirlas, qué estándares usar
Toda dimensión debe estar acotada con tolerancias indicadas. Para calderería, se recomienda seguir las normas ISO 2768 para tolerancias generales y ISO 1101 para tolerancias geométricas (GD&T). Indicar cotas críticas permite al fabricante respetar los ajustes funcionales necesarios, especialmente cuando las piezas deben ensamblarse o interactuar con otras estructuras.

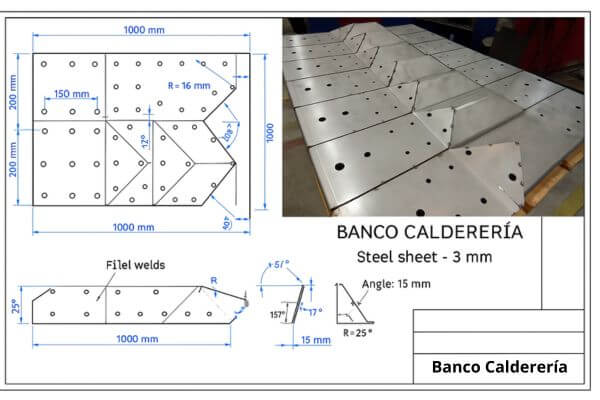

Trazado y desarrollo: piezas de chapa, cilindros, injertos, curvas
En planos de calderería es habitual el desarrollo de superficies planas para posterior corte y plegado. Se deben incluir las formas desarrolladas con medidas exactas y radios de curvatura. Para conductos, injertos o uniones curvas, conviene añadir trazados de intersección y desarrollos de cada componente.

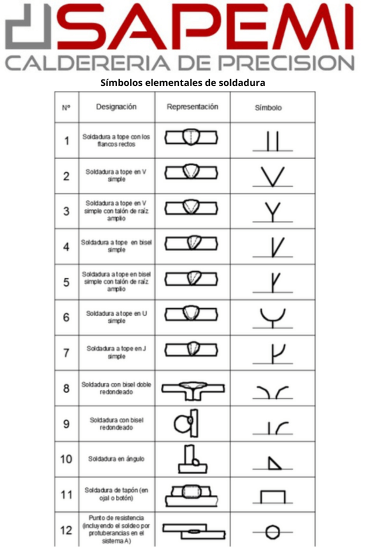

Símbolos y anotaciones de soldadura que debe conocer
La soldadura es un componente esencial en calderería, y su correcta notación en los planos garantiza que el tipo, posición y acabado de cada cordón sea ejecutado adecuadamente. Esta sección explica los símbolos más relevantes según normativa.
Los planos deben seguir la norma ISO 2553 (UNE-EN ISO 2553), que define la simbología de uniones soldadas. Algunos ejemplos comunes:
- Filete (triángulo sólido)
- A tope en V, biseladas (líneas en V, J o U)
- Puntos y cordones continuos (círculo o línea)
También debe especificarse si la soldadura va del lado de la flecha (símbolo debajo de la línea) o del lado opuesto (encima de la línea), o si se requiere en ambos. Pueden añadirse símbolos complementarios de preparación, acabado o tratamiento.
Aspectos específicos que debe revisar al tercerizar fabricación con calderería
Enviar un plano completo no siempre garantiza comprensión total por parte del fabricante. Esta sección señala lo que sí o sí debe incluir el plano para una fabricación eficiente y sin errores.
- Identificación de materiales: especificar norma (ej. Acero S235JR según EN 10025-2)
- Espesores y recubrimientos: detallados en tabla o notas
- Soldaduras críticas: destacadas en vistas o ampliaciones
- Rugosidades: según ISO 1302, para zonas que requieren mecanizado
- Ensayos o certificaciones requeridas (opcional): pruebas de presión, penetración, etc.
Una buena práctica es incluir una lista de materiales (BOM) y un esquema de referencia para las piezas numeradas.
Comparativa de escenarios de plano bien notado vs plano con deficiencias
Entender los errores más comunes permite evitarlos antes de enviar el plano al fabricante. Esta tabla resume escenarios típicos:
| Elemento | Correcto | Incorrecto |
|---|---|---|
| Acotación | Tolerancias claras y normas indicadas | Sin tolerancias o inconsistentes |
| Soldaduras | Símbolos normalizados y bien posicionados | Dibujos a mano alzada o sin especificaciones |
| Materiales | Especificados con norma | Nombrados genéricamente («acero») |
| Vistas y proyecciones | Completas, escaladas, alineadas | Faltantes, desalineadas o sin escala |
| Detalles críticos | Ampliaciones de zonas clave | No detallados o con ambigüedades |
Consejos finales para la entrega del plano a la calderería
Consejos finales para la entrega del plano a la empresa de calderería
Una entrega técnica profesional incluye mucho más que un simple dibujo. Es fundamental acompañar el plano con toda la información necesaria para asegurar una fabricación precisa. A continuación, algunas recomendaciones clave:
- Usar formatos CAD estándar (DWG, STEP); incluir PDF solo para revisión.
- Incluir el pie de plano con las normas de referencia aplicables (ISO, UNE, ASME).
- Confirmar que todas las vistas estén correctamente escaladas, alineadas y completas.
- Validar con el fabricante que el plano sea comprensible antes de enviarlo a producción.
- Documentar todos los requerimientos opcionales: ensayos, inspecciones, certificaciones o plazos.
Preparar sus planos correctamente para fabricar piezas de calderería — paso esencial para tercerizar con éxito
Cuando se quiere delegar la fabricación de componentes a una empresa externa como SAPEMI, contar con planos bien notados y normalizados marca la diferencia entre un proyecto exitoso y uno lleno de correcciones. Esta guía técnica te ofrece los criterios y referencias necesarias para entregar documentos que cumplan con los estándares de calidad requeridos. En SAPEMI estamos listos para fabricar sobre plano lo que tu negocio necesita, con la precisión que exige la industria.
Si tu empresa necesita un aliado confiable en fabricación de calderería industrial
En SAPEMI te asesoramos técnicamente y desarrollamos soluciones personalizadas, adaptadas a las exigencias de tu industria.
Hablemos de tu proyecto.
Preguntas frecuentes sobre notaciones en planos de calderería industrial
¿Qué consecuencias puede tener enviar un plano con notaciones incompletas a una calderería?
Un plano con notaciones incompletas puede provocar errores de interpretación, soldaduras incorrectas o piezas fuera de tolerancia, generando retrasos y costes adicionales durante la fabricación.
¿Por qué es necesario indicar las tolerancias y referencias normativas en los planos técnicos?
Incluir tolerancias y normas ISO garantiza que las piezas fabricadas se ajusten exactamente a las medidas funcionales y que sean compatibles con otras estructuras o componentes ensamblados.
¿Qué nivel de detalle debe tener un plano para ser fabricado sin necesidad de rediseños?
Un plano debe detallar materiales, espesores, uniones, soldaduras, acabados y vistas completas. Cuanta más información técnica incluya, menor será la posibilidad de errores en producción.
¿Puede SAPEMI fabricar si el cliente no dispone de planos totalmente desarrollados?
Sí. SAPEMI puede revisar los documentos del cliente, validar notaciones técnicas y asesorar sobre los detalles faltantes para garantizar que el plano sea viable para la fabricación.
¿Qué errores son los más comunes en los planos de calderería industrial?
Los más habituales son la falta de tolerancias, materiales mal definidos, símbolos de soldadura incorrectos o vistas incompletas que impiden una interpretación precisa del diseño.
¿Cómo se asegura SAPEMI de que los planos entregados cumplen los requisitos antes de fabricar?
El equipo técnico de SAPEMI revisa cada plano recibido, verifica las vistas, símbolos de soldadura, acotaciones y materiales, asegurando que todo esté conforme a norma antes de comenzar la producción.
