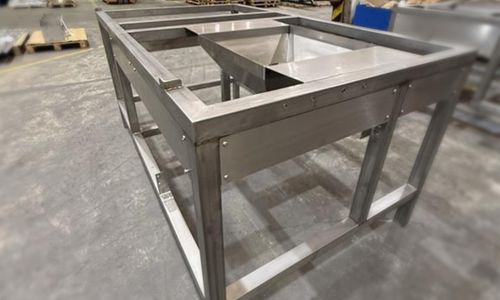

Las tolerancias dimensionales en calderería son un aspecto esencial para garantizar la calidad, seguridad y compatibilidad de los equipos metálicos fabricados. En la industria española, donde muchas empresas subcontratan la fabricación de estructuras y componentes metálicos, comprender y aplicar correctamente estas tolerancias es fundamental para evitar desviaciones costosas y asegurar que el producto final cumpla con los estándares de ISO y UNE.
¿Tu proyecto industrial requiere un manejo de calderería de precisión?
Contáctanos y solicita un presupuesto personalizado adaptado a las necesidades de tu sector.
¿Qué son las tolerancias dimensionales y por qué importan en calderería industrial de precisión?
Un correcto entendimiento de las tolerancias es la base de toda fabricación de precisión. En calderería industrial de precisión, donde cada milímetro cuenta, las tolerancias dimensionales garantizan que los componentes encajen, funcionen y resistan según lo previsto, minimizando errores en producción y montaje. Esta sección explica de manera clara qué son las tolerancias y por qué su control resulta esencial en la industria moderna.
Principios básicos y terminología de las tolerancias en calderería
Las tolerancias dimensionales determinan los márgenes de desviación permitidos respecto a las dimensiones nominales indicadas en los planos de fabricación de calderería. En calderería, abarcan medidas lineales, angulares, de forma y de posición, influyendo directamente en el montaje, la estanqueidad y la funcionalidad del equipo.
Por ejemplo, una virola de un tanque que exceda la tolerancia de ovalidad establecida por norma puede generar problemas de alineación en bridas o soldaduras, afectando el rendimiento y la seguridad del conjunto.
Impacto de las tolerancias en fabricación y ensamblaje de calderería
Aplicar tolerancias correctas evita ajustes innecesarios, retrabajos y pérdidas de tiempo durante el montaje. Además, asegura la intercambiabilidad de piezas y facilita el cumplimiento normativo. En proyectos industriales, una tolerancia fuera de rango puede provocar fallos estructurales o fugas en equipos a presión.
En resumen, una buena gestión dimensional reduce el riesgo técnico y económico, especialmente en proyectos tercerizados donde la precisión y la trazabilidad son clave.
Normativas clave aplicables al sector de calderería en España
ISO 13920:2023 – construcciones soldadas
La norma ISO 13920:2023 establece las tolerancias generales para estructuras soldadas. Define cuatro clases (A, B, C y D), desde las más estrictas hasta las más permisivas, y regula desviaciones lineales, angulares, de forma y de posición. Esta norma sustituye la edición de 1997 y es la referencia principal en talleres certificados bajo estándares de calidad ISO.
Por ejemplo, en una longitud de 1 metro, la clase A permite una desviación de ±2 mm, mientras que la clase D admite hasta ±12 mm, dependiendo del tipo de construcción y su función.
Otros estándares relevantes (ISO 2768, EN 1090, ASME, API)
- ISO 2768: Define tolerancias generales para piezas mecánicas sin indicación específica en planos. Muy usada en calderería ligera y estructuras auxiliares.
- UNE-EN 1090-2: Regula la ejecución de estructuras de acero. Establece tolerancias normales y especiales, siendo estas últimas aplicables a construcciones de alta exigencia o montaje preciso.
- ASME BPVC Sección VIII: Aplicable a recipientes a presión. Limita ovalidad, desalineación de soldaduras y planitud de fondos.
- API 650: Norma internacional para tanques de almacenamiento atmosférico. Controla verticalidad, redondez y alineación de boquillas.
La elección del estándar depende del tipo de equipo, material y destino del producto, siendo habitual combinar referencias ISO y ASME en calderería mixta.
¿Cómo elegir la tolerancia más adecuada para calderería?
Elegir la tolerancia adecuada en calderería es esencial para asegurar el correcto ensamblaje y funcionamiento de las piezas.
Criterios de selección: función, ensamblaje, especificación del cliente
Seleccionar la tolerancia correcta requiere analizar la función de la pieza, el tipo de unión (atornillada o soldada), los requisitos del cliente y las condiciones de montaje. En general:
- Las tolerancias más estrictas (clase A o B) se aplican en componentes que deben encajar con precisión, como bridas, planchas de blockauot o intercambiadores.
- Las tolerancias medias (clase C) son adecuadas para elementos estructurales.
- Soldaduras críticas: destacadas en vistas o ampliaciones
- Las tolerancias amplias (clase D) se reservan para estructuras grandes donde el ajuste posterior es posible.
Consideraciones para tercerización del servicio de calderería industrial
Cuando la fabricación se subcontrata, la comunicación entre el cliente y el taller es esencial. El contratante debe especificar claramente en planos las normas aplicables y las tolerancias críticas. Asimismo, conviene acordar métodos de medición y criterios de aceptación para evitar discrepancias.
Una buena práctica es incluir en las órdenes de compra referencias explícitas a la norma aplicable (por ejemplo, “Fabricación conforme a ISO 13920 clase B”) y requerir informes dimensionales antes de la entrega.
Buenas prácticas para asegurar cumplimiento y calidad en calderería
Asegurar el cumplimiento y la calidad en calderería no depende solo de la precisión del taller, sino de una cadena bien engranada entre diseño, fabricación e inspección.
Comunicación cliente-proveedor y especificación en planos
- Definir desde el diseño las tolerancias críticas.
- Especificar en los planos el estándar de referencia.
- Validar con el proveedor la factibilidad de las tolerancias antes de la fabricación.
- Asegurar que los planos incluyan puntos de medición y cotas de control.
Control de calidad, inspección dimensional y documentación
El control dimensional debe realizarse con instrumentos calibrados (cintas métricas certificadas, niveles láser, galgas, etc.). Es recomendable:
- Realizar mediciones en distintas etapas: después del punteo, tras la soldadura y al finalizar el montaje.
- Documentar resultados en informes trazables firmados por el inspector.
- Verificar ovalidad, plomada y alineación de boquillas en tanques o recipientes.
La inspección bajo norma UNE o ASME garantiza la conformidad del producto y facilita la certificación del fabricante.
Casos comunes de fallo y cómo evitarlos
En cualquier proceso de fabricación, los fallos no suelen deberse a grandes errores, sino a pequeños descuidos en el diseño, la comunicación o el control dimensional.
Tolerancias excesivas o insuficientes
Tolerancias demasiado amplias pueden generar problemas de ensamblaje o fugas, mientras que las excesivamente estrictas encarecen la fabricación y aumentan los retrabajos. Lo ideal es ajustar los valores según la función y proceso de soldadura previsto.
Coordinación insuficiente con el proveedor de calderería
Los errores más habituales provienen de una comunicación deficiente: planos sin norma de referencia, cotas ambiguas o criterios distintos de medición. Establecer un procedimiento de revisión conjunta y checklist técnico evita rechazos y retrasos.
Resumen operativo para ingenieros, técnicos y responsables de producción
Checklist rápido para tolerancias en calderería
- Definir la norma aplicable (ISO 13920, UNE-EN 1090, ASME o API según el tipo de equipo).
- Clasificar la tolerancia en función de la función del componente (estructural, de presión o decorativo).
- Especificar la clase A/B/C/D directamente en los planos de fabricación.
- Validar la factibilidad con el taller antes de la producción, asegurando capacidad y medios de medición adecuados.
- Asegurar control dimensional y documentación, incluyendo informes de verificación trazables y firmados.
- Revisar el cumplimiento antes de aceptar el producto, comparando mediciones reales con los límites de norma y especificaciones del cliente.
Si tu empresa necesita un socio de confianza en fabricación de calderería industrial de precisión
En SAPEMI te asesoramos técnicamente y desarrollamos soluciones personalizadas.
Hablemos de tu proyecto.
Preguntas frecuentes de tolerancias dimencionales en calderería industrial de precisión
¿Qué consecuencias tiene no respetar las tolerancias en la fabricación de calderería?
Ignorar las tolerancias puede provocar desajustes en montaje, fugas en recipientes a presión o fallos estructurales, afectando tanto la seguridad como los plazos de entrega del proyecto.
¿Quién define las tolerancias en un proyecto de calderería industrial?
Normalmente las define el diseñador o ingeniero responsable, basándose en la función del componente y en las normas ISO o UNE aplicables, aunque SAPEMI puede asesorar al cliente en su validación técnica.
¿Se pueden ajustar las tolerancias durante el proceso de fabricación?
Sí, siempre que exista acuerdo entre el cliente y el fabricante. En SAPEMI se revisan las tolerancias antes de iniciar la producción para asegurar que sean alcanzables y compatibles con los medios de medición disponibles.
¿Cómo influye la clase de tolerancia (A, B, C o D) en el coste de fabricación?
Cuanto más estricta sea la tolerancia, mayor será el tiempo de preparación, control y ajuste, lo que incrementa el coste. SAPEMI ayuda a definir la clase óptima que equilibre precisión y rentabilidad.
¿Qué documentación entrega SAPEMI para verificar el cumplimiento dimensional?
SAPEMI proporciona informes de control dimensional, registros de calibración y mediciones certificadas, garantizando la trazabilidad y conformidad con la norma ISO 13920 o la especificada por el cliente.
¿Qué tipo de proyectos requieren tolerancias más estrictas en calderería?
Las tolerancias más precisas se aplican en equipos a presión, estructuras que integran mecanizados o montajes complejos, donde la alineación y el ajuste funcional son críticos para la operación.
